Микросборка
Услуги
- Лазерные диоды (Фабри-Перо, DFB, VCSEL, VECSEL и др.)
- Фотодиоды (p-i-n, APD и др.)
- Бескорпусные микросхемы (драйверов ЛД, трансимпедансных усилителей и др.)
- СВЧ-транзисторы и диоды Шоттки
- Cтандартные и специальные корпуса
- Cварка, припайка и приклейка
- Aзот, аргон и другие
- Лазерные диоды, фотодиоды, бескорпусные микросхемы
- Пайка, установка на электропроводящий клей
- Металлостеклянные, керамические корпуса, переходные платы
Лазерный модуль
Выполнена разработка и освоено изготовление узкополосного лазерного модуля. Техническая сложность производственных процессов минимизирована, выбор комплектующих позволяет снизить себестоимость изделия и обеспечивает быстрый запуск производства.
Особенности продукта:
- - чип полупроводникового лазера DFB на множественных квантовых ямах;
- - типовой металлостеклянный корпус с встроенным термоэлектрическим охлаждением и фотодиодом обратной связи;
- - одномодовое волокно (SMF-28e) с коннектором FC/APC;
- - непрерывный и импульсный режимы работы.
Области применимости модуля:
- - сложные высокотехнологичные оптические системы;
- - распределенные волоконно-оптические датчики вибрации и температуры;
- - оборудование, требующее компактность габаритных размеров.

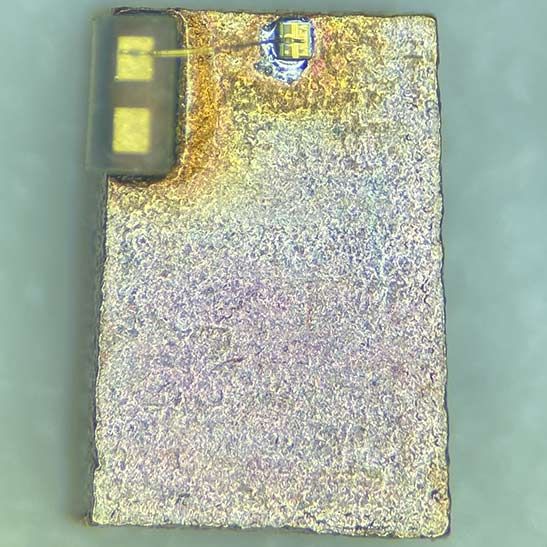

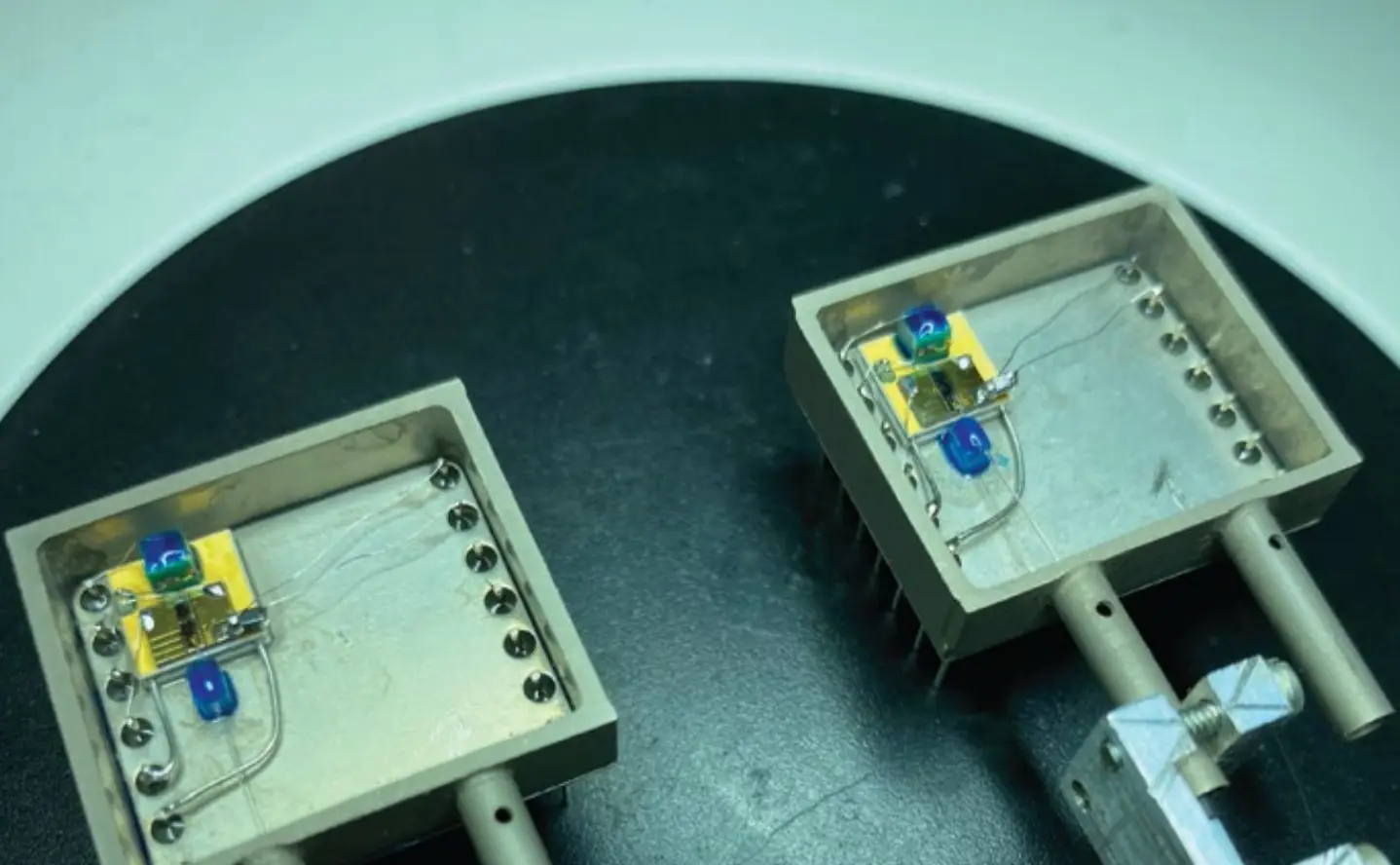

DFB-laser чипа с элементом Пельтье

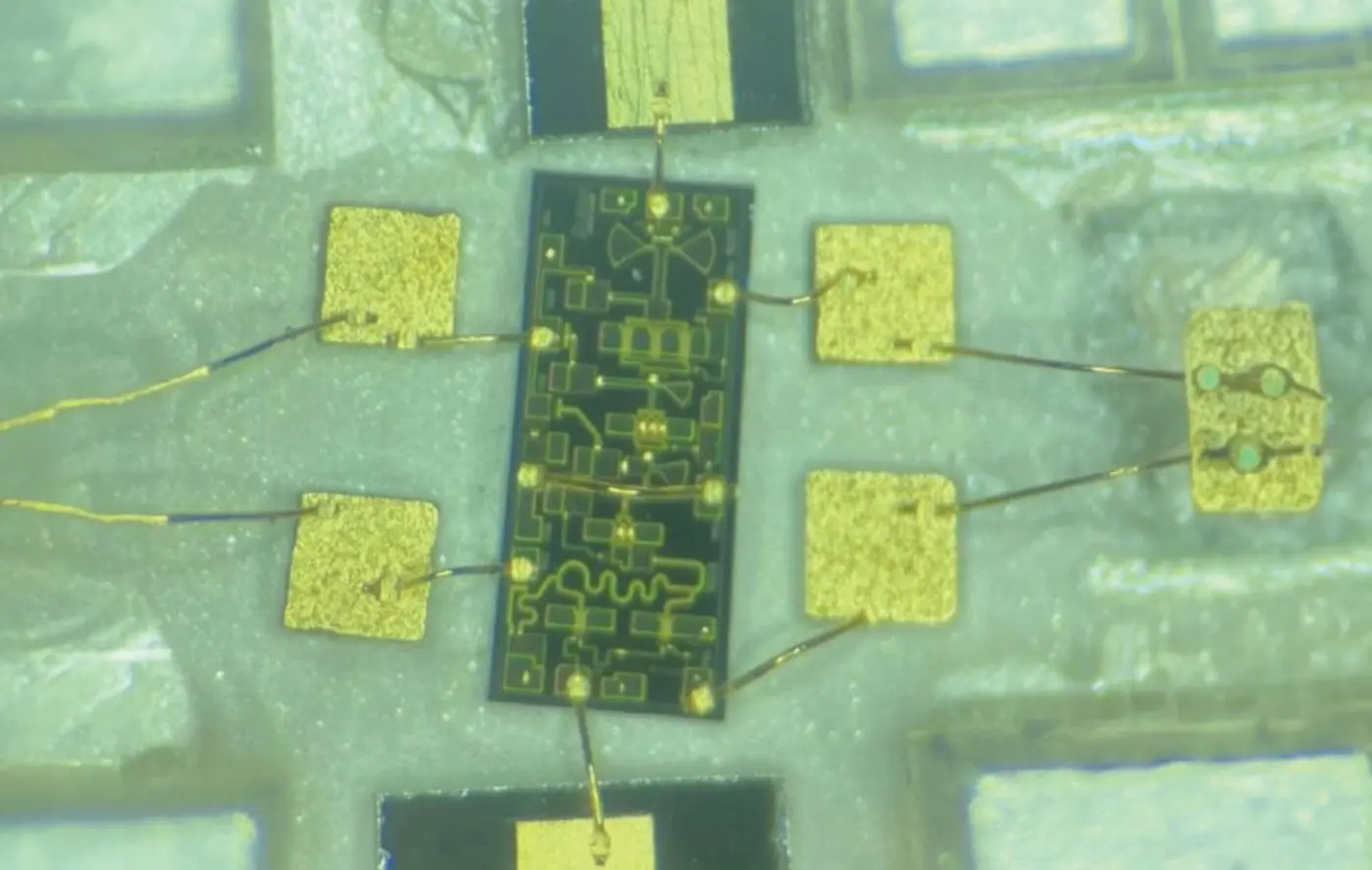

ВЧ-усилителя в «колодце»

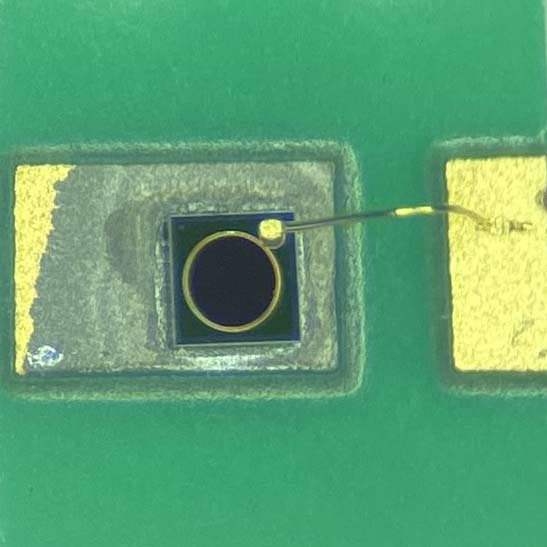

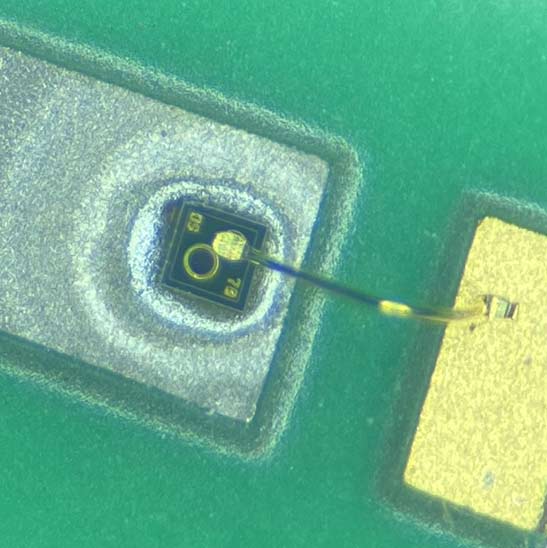

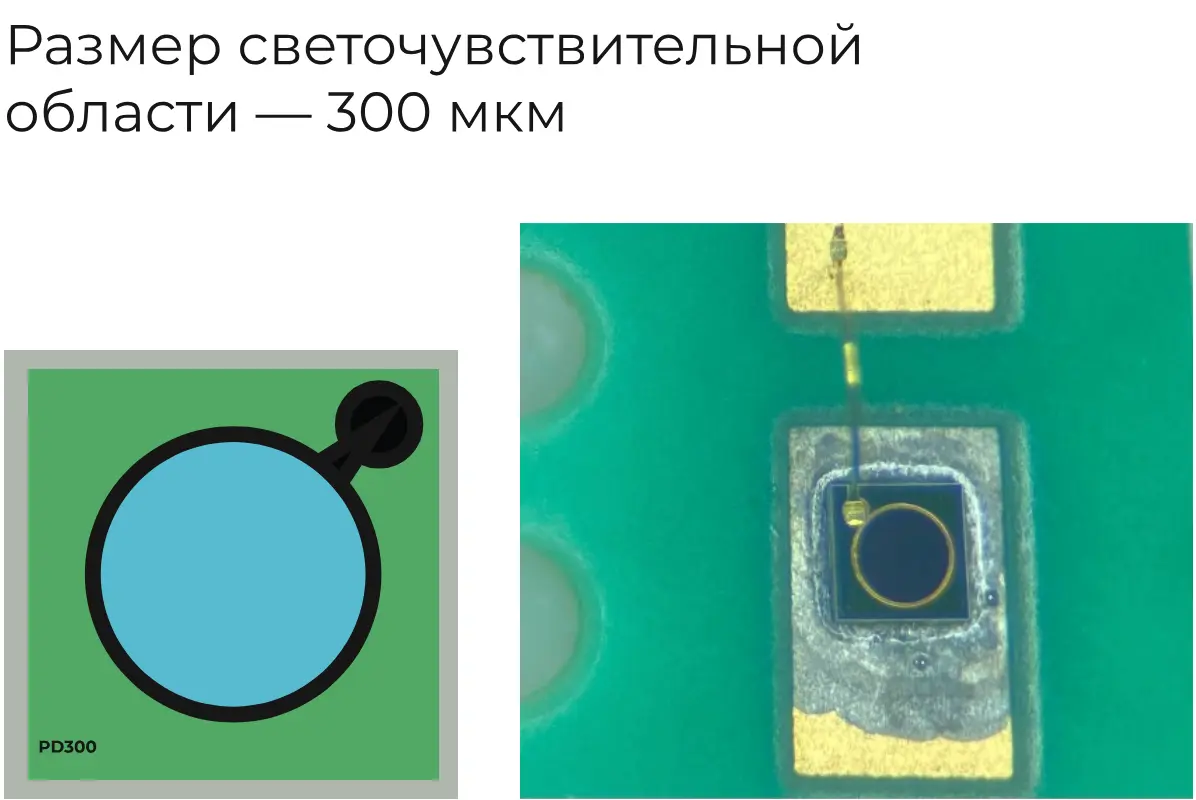

Фотоприемный модуль

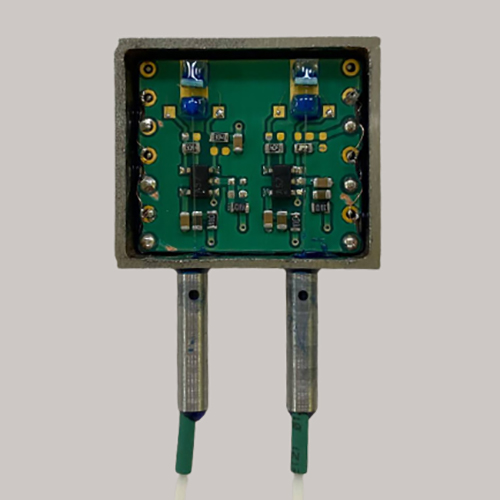

Сотрудниками ООО «КС Инфраструктура» разработан и собран на технологическом оборудовании двухканальный фотоприемный модуль с компактными габаритами (22х36х5,5 мм). Планарная микросборка состоит из PIN фотодиода и трансимпедансного усилителя, реализованного на ОУ. Достигнута простота конструктивного решения, надежность и низкая себестоимость изделия. Диапазон принимаемых длин волн: 1,2…1,57 мкм. Возможна эксплуатация при жестких температурных условиях от -60° С до +80° С.
Волоконные линзы для фотонных и оптоэлектронных устройств
Оптические компоненты, представляющие собой линзы на конце волоконных световодов, широко применяются при соединении с оптическими волноводами, полупроводниковыми лазерами и фотодиодами. Они фокусируют оптическое излучение, согласуя оптические моды волоконного световода с фундаментальной модой оптического волновода, активной областью полупроводникового лазера и фотодиода. Волоконные линзы обладают малыми габаритами и конкурентоспособной ценой.

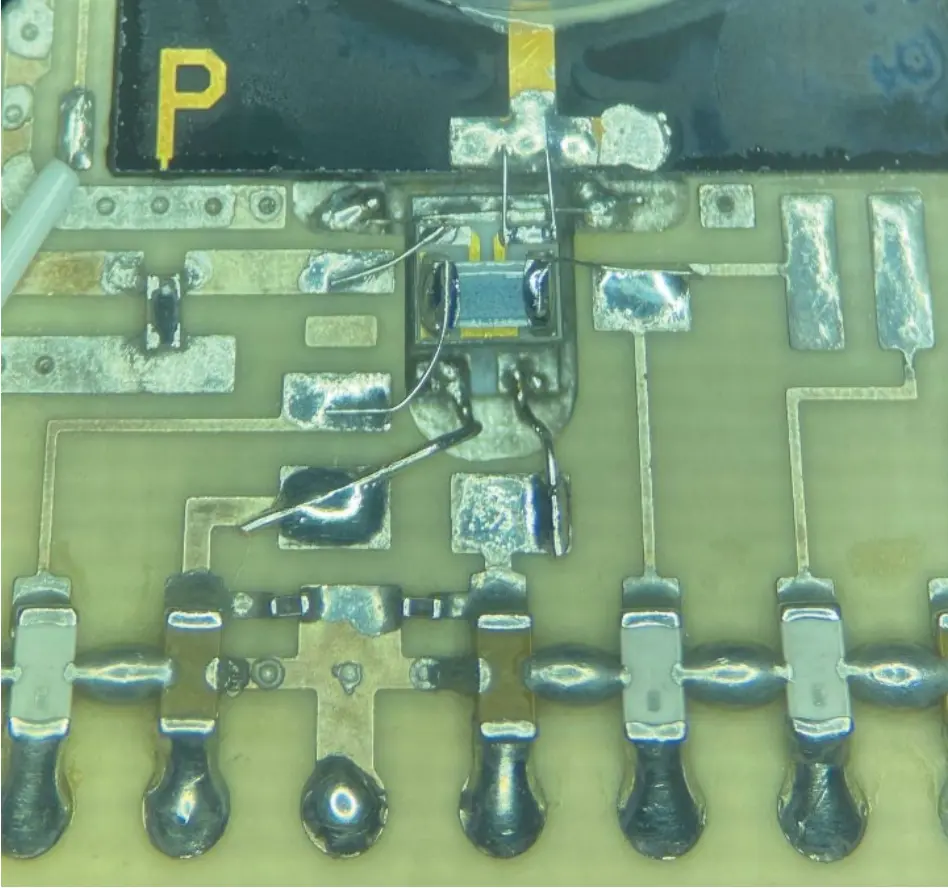

Корпусирование силовых транзисторов
Для корпусирования силовых транзисторов могут быть использованы металлостеклянные и металлокерамические корпуса, выводные рамки. В лаборатории проведены работы с применением контактной лазерной сварки, пайки труднодоступных площадок «в колодце», переходной теплопроводящей печатной платы. В перспективе планируется разработка полуавтоматической установки ультразвуковой сварки перемычек капилляром.
Оборудование

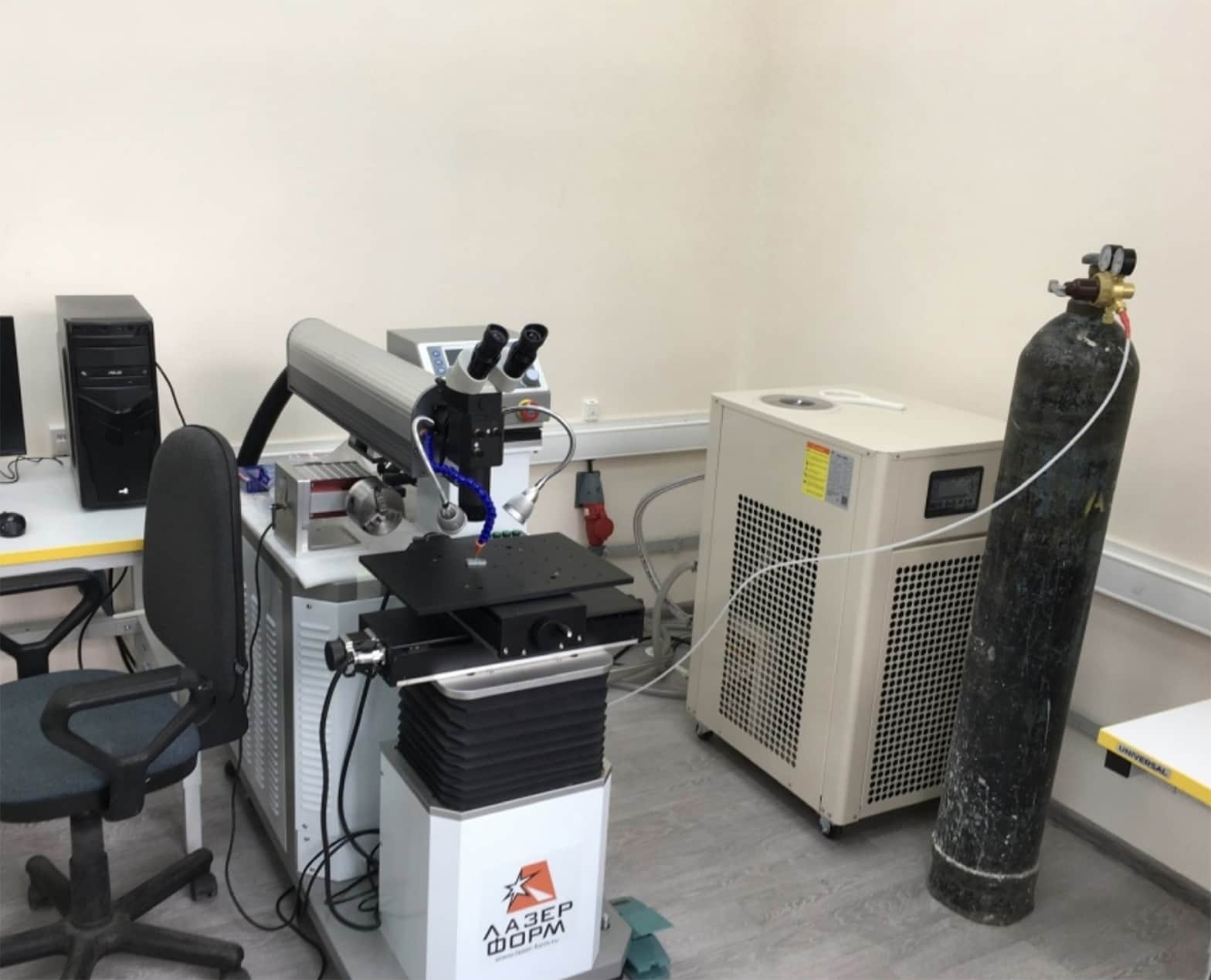

Установка лазерной сварки

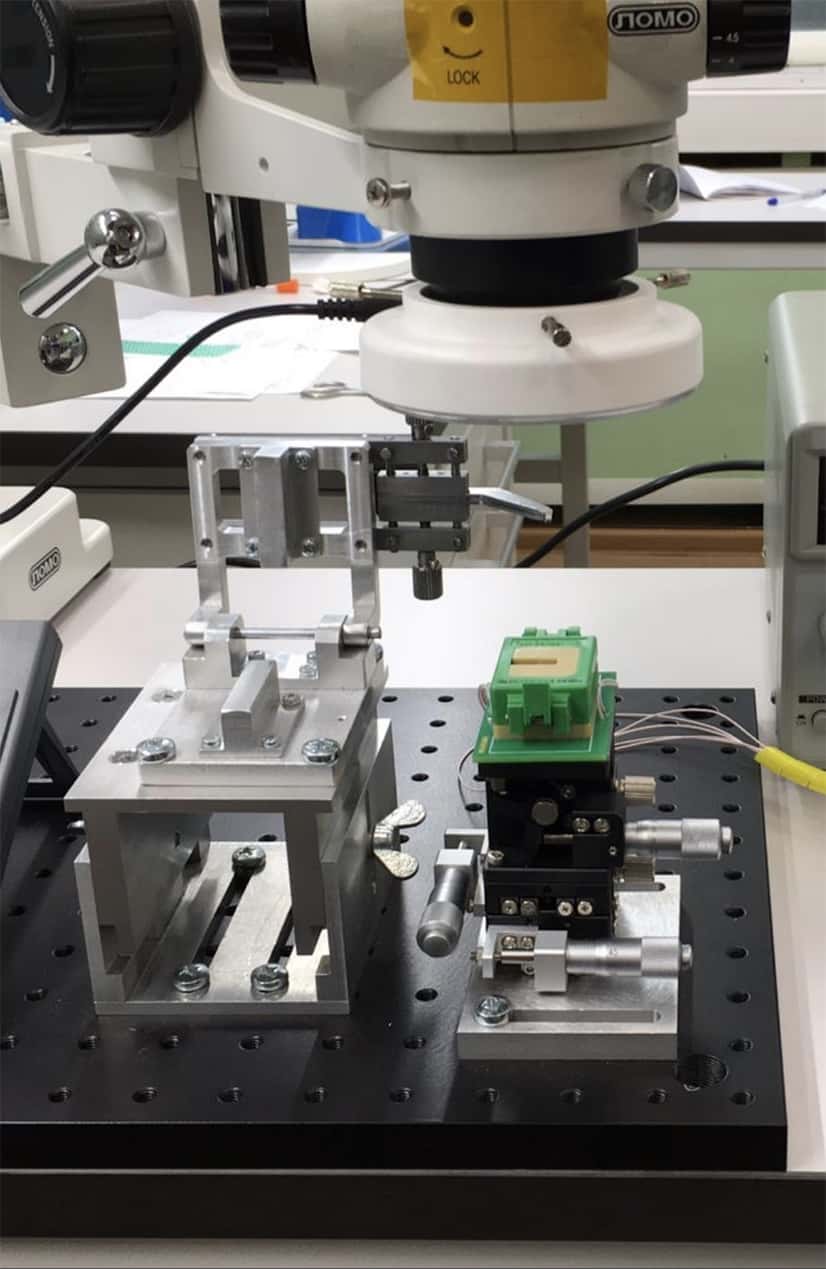

Стенд юстировки оптического волокна относительно кристаллов ЛД и ФД

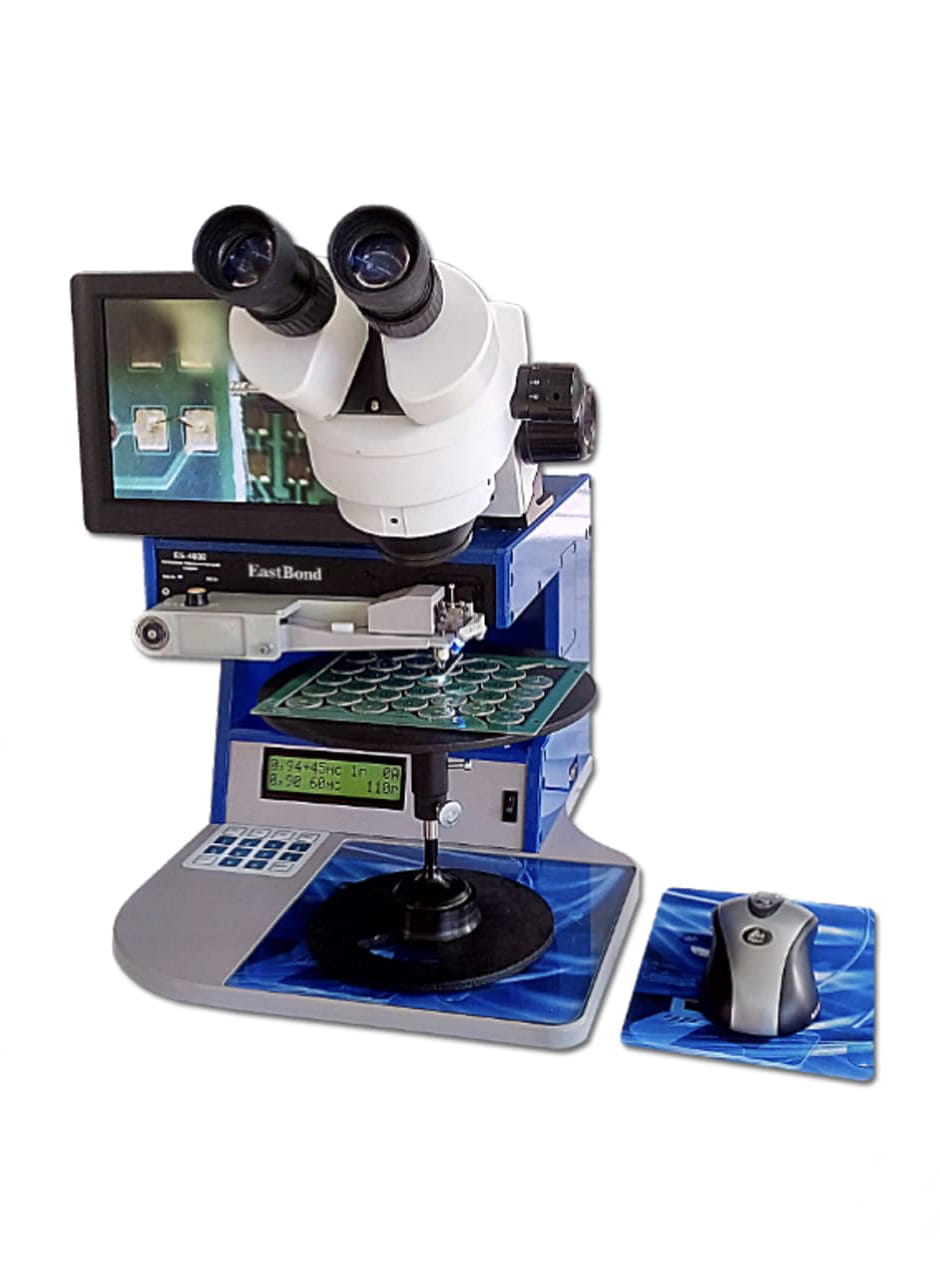

Установка микросварки
О компании «КС Инфраструктура»
На территории наукограда Фрязино в Московской области группа компаний «Комплексные системы» организовала научно-производственный кластер, работу которого координирует дочерняя структура холдинга ООО «КС Инфраструктура».
В новом производственном корпусе размещены следующие научные и производственные подразделения:
- производственный участок механообработки, сборки и выпуска высокоточных механических систем;
- производственный участок для выпуска изделий из композиционных материалов;
- зона помещений с технологическими участками монтажа электронного, оптоэлектронного и оптического оборудования;
- лаборатория прикладной физики, специализирующаяся на исследовании, разработке и внедрении традиционных и инновационных решений в области преобразования и передачи энергии.
Российская научно-исследовательская производственная компания, входит в состав ГК «Комплексные системы».
