Система охраны периметра «ВОЛК»

Подробнее

Система охраны периметра «ВОЛК», основанная на волоконно-оптической технологии, обнаруживает и классифицирует любые виды активности, вызывающие колебания почвы вдоль кабеля (датчика). Система обеспечивает точность локализации до 5 метров, определяет тип нарушителя и направление его движения на рубежах протяженностью от 5 до 140 км.

Принцип работы основан на использовании в качестве датчика волоконно-оптического кабеля, чувствительного к вибрации, изгибу и сжатию. Охранный комплекс выявляет и сигнализирует при попытках преодоления, подкопа, пролезания, проезда или повреждения ограждения.


Подробнее

Не нуждаясь в электроснабжении по всей длине периметра, система ВОЛК монтируется на различных типах ограждений, включая заборы, въезды, стены, крыши, а также проходит под землей, позволяя осуществлять один или несколько рубежей защиты.

Система охраны периметра «ВОЛК» позволяет:

  • выявлять и распознавать типы вторжения: «одиночное лицо», «группа лиц», «транспортное средство»;

  • определять траектории движения объектов (при двухлинейной конфигурации);

  • отображать уведомления диспетчеру в режиме реального времени на электронной карте (схеме);

  • использовать функции управления (мониторинга) техническими средствами (камерами, воротами);

  • развертывать несколько рубежей защиты;

  • осуществлять регистрацию и архивацию тревожных событий.

Система охраны периметра «ВОЛК» обнаруживает и распознает следующие виды воздействий:

  • движение пешехода, пересекающего рубеж охраны;
  • движение транспортного средства, пересекающего рубеж охраны;
  • работа шанцевым инструментом (лопатой) – 2 м;
  • движение легкой колесной техники – 5 м;
  • движение большегрузной колесной техники – 10 м;
  • работа землеройной техники – 20 м;
  • движение гусеничной техники – 50 м.

Система охраны периметра «ВОЛК» обеспечивает низкий уровень ложных тревог при следующих помеховых факторах:

  • движение человека, (группы людей) вдоль зоны обнаружения на расстоянии не менее 1 м;
  • движение автотранспорта вдоль зоны обнаружения на расстоянии не менее 10 м;
  • движение ж/д транспорта вдоль зоны обнаружения на расстоянии не менее 200 м;
  • пролет, взлет, посадка одиночных (стаи) птиц в зоне обнаружения;
  • движение животных массой до 20 кг в зоне обнаружения и воздействие на инженерное заграждение.

Все происходящие события сохраняются в архиве.

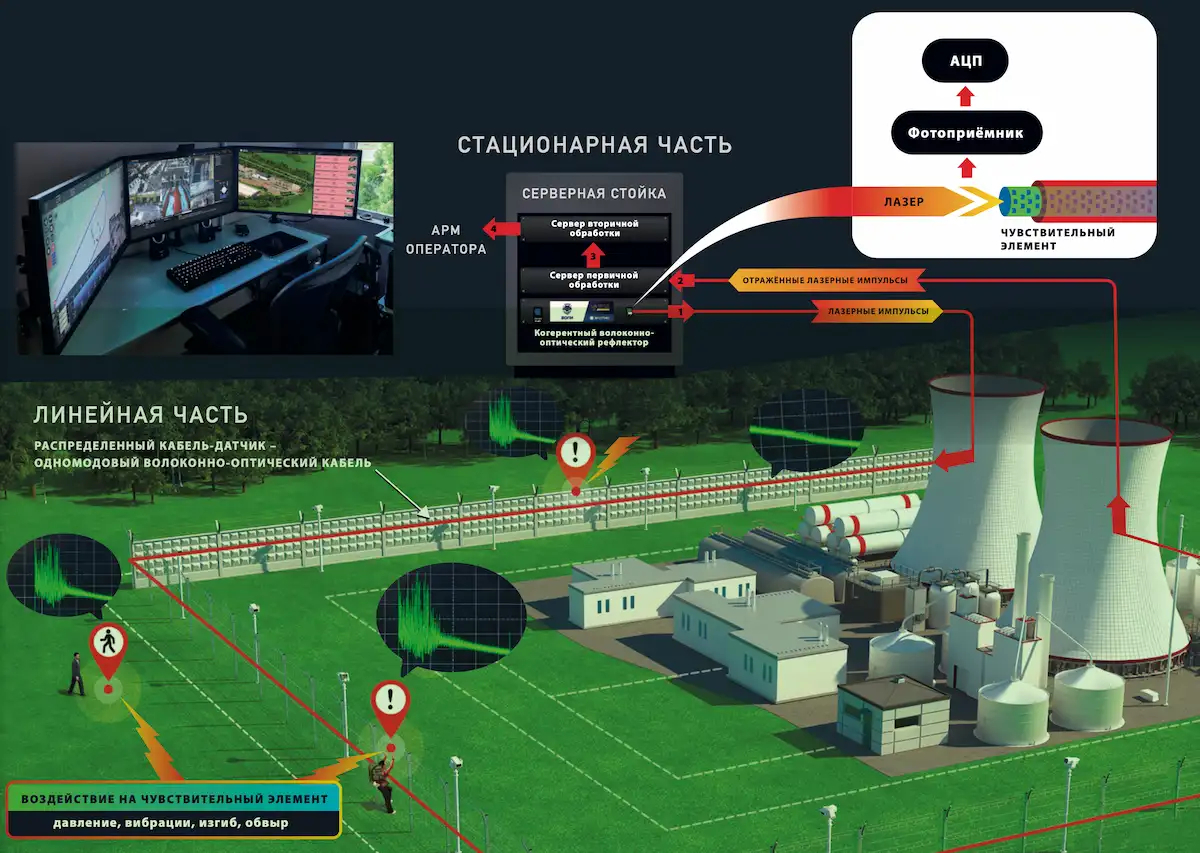

Принцип действия системы охраны периметра «ВОЛК»:

1
Рефлектометр, расположенный в стационарной части системы ВОЛК, посылает в волоконно-оптический кабель лазерные импульсы, которые рассеиваются из-за неоднородности и дефектов в структуре кабеля. Отраженный свет складывается от каждого участка оптического волокна и возвращается в виде рефлектограммы.
2
При отсутствии механических воздействий на волокно рефлектограмма меняется незначительно.
Преодоление нарушителем охраняемого рубежа приводит к воздействию на волоконно-оптический кабель (давление, вибрация, изгиб, обрыв) и рефлектограмма искажается.
3
В стационарной аппаратной части системы «ВОЛК» происходит многоступенчатая обработка полезного сигнала и вывод сигнала тревоги на рабочее место оператора.

Состав системы охраны периметра «ВОЛК»:

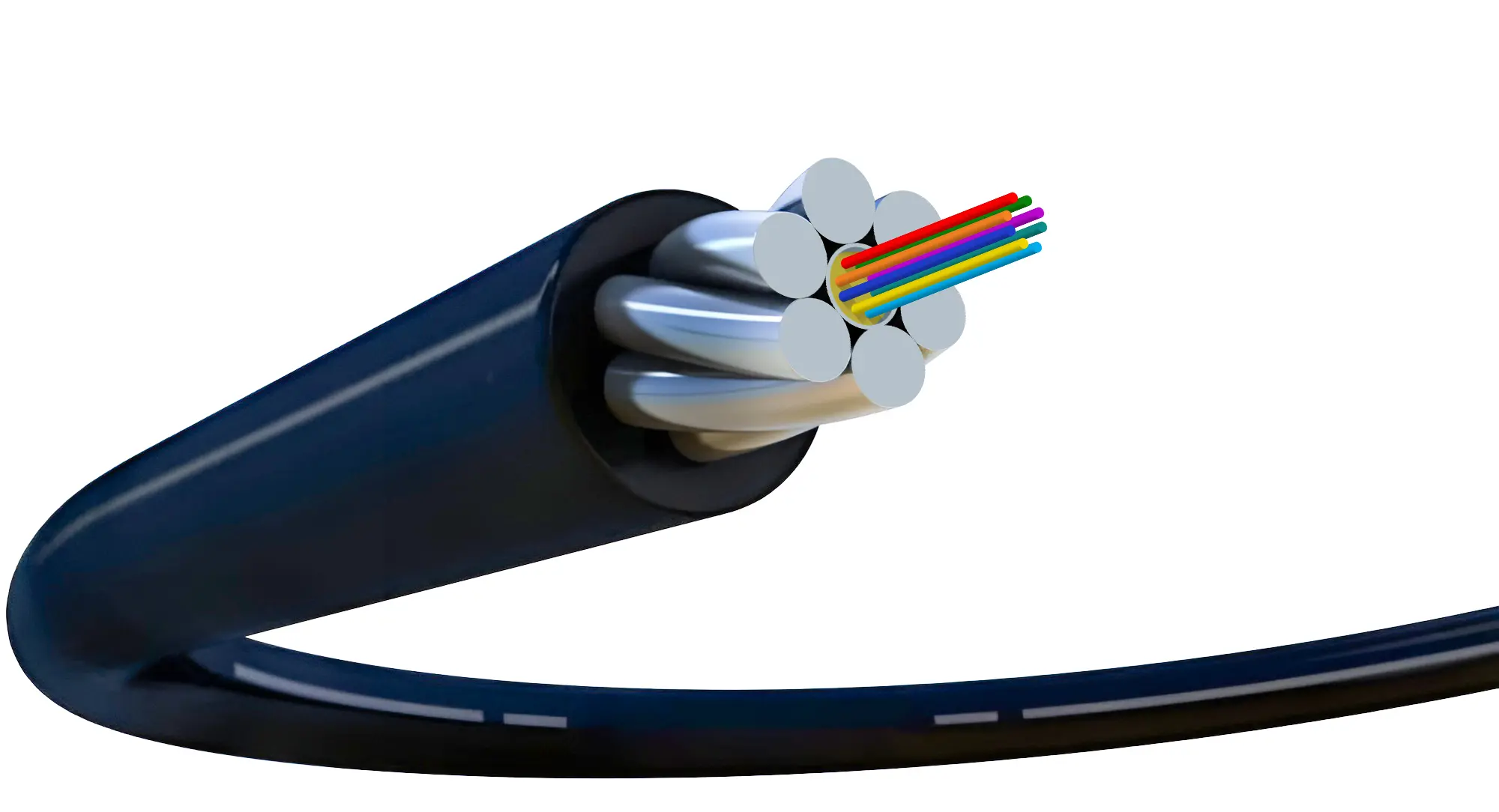

Линейная часть
(волоконно–оптический кабель)

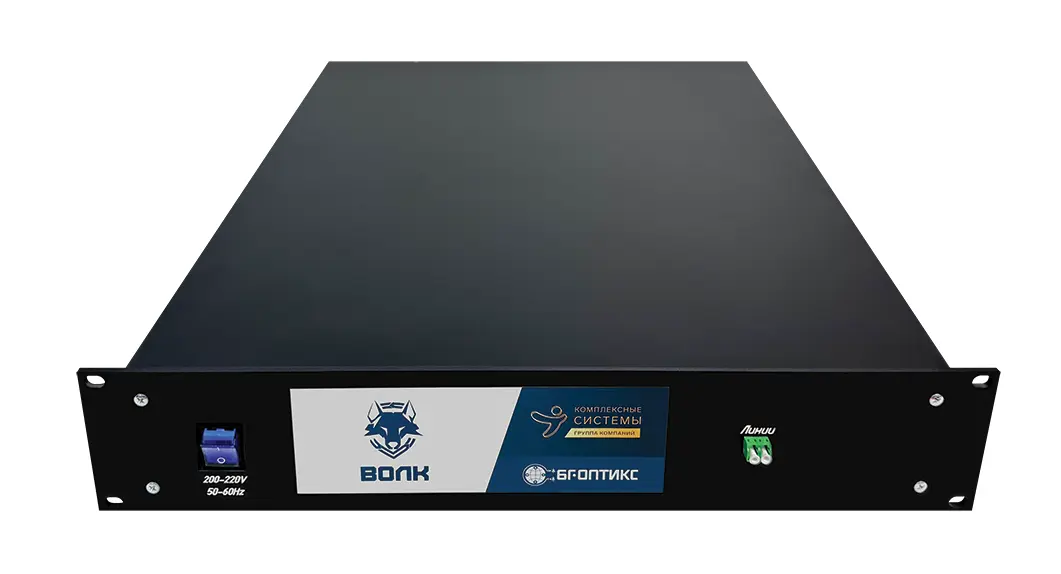

Стационарная часть
(аппаратура, размещенная в телекоммутационном шкафу)

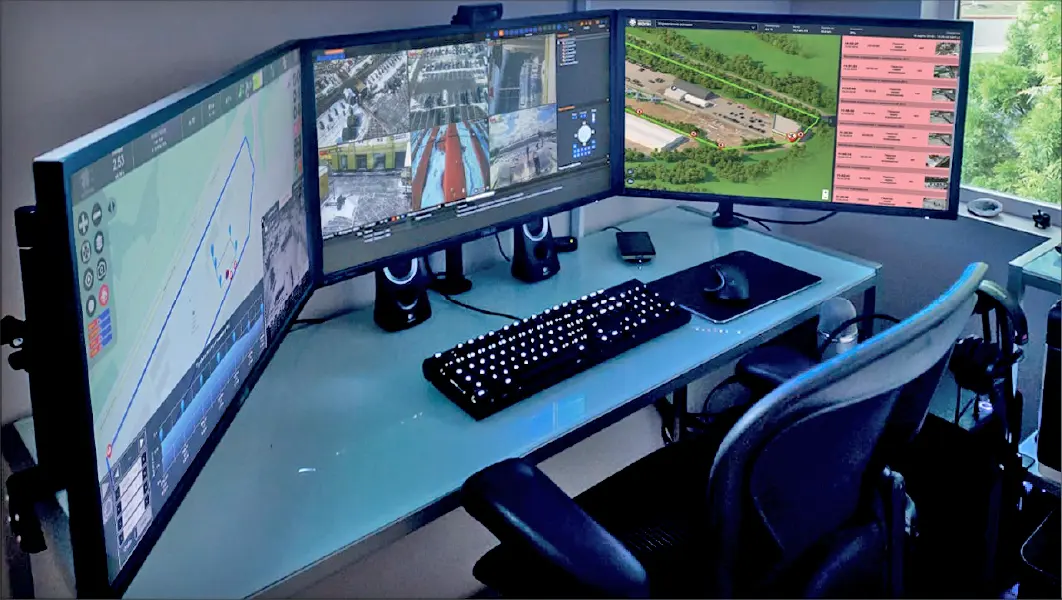

Автоматизированное рабочее
место оператора


Дополнительные опции:
Видеокамеры
Система «ВОЛК» позволяет интегрировать системы видеонаблюдения любого масштаба, независимо от территориальной распределенности, количества камер, пользователей системы и времени хранения данных.
Пакет ситуационной аналитики программного обеспечения «ТИГР»
Позволяет создавать зоны наблюдения и правила для формирования тревоги, выявлять факты нарушений периметра и производить одновременное отслеживание до 100 объектов.
Система охранного освещения и оповещения
Позволяет создавать световую завесу на направлении нарушения рубежа охраны.

Чувствительный элемент системы охраны периметра «ВОЛК» представляет собой
волоконно-оптический кабель, который может размещаться:

  • в два рубежа в грунте (полностью маскируемый рубеж охраны);
  • в два рубежа комбинированно - один рубеж в грунте с внутренней или внешней стороны существующего или строящегося ограждения, другой рубеж - на ограждении;
  • на спирали из армированной колючей ленты, смонтированной по верху ограждения;
  • на конструктивных элементах ограждений различного типа.

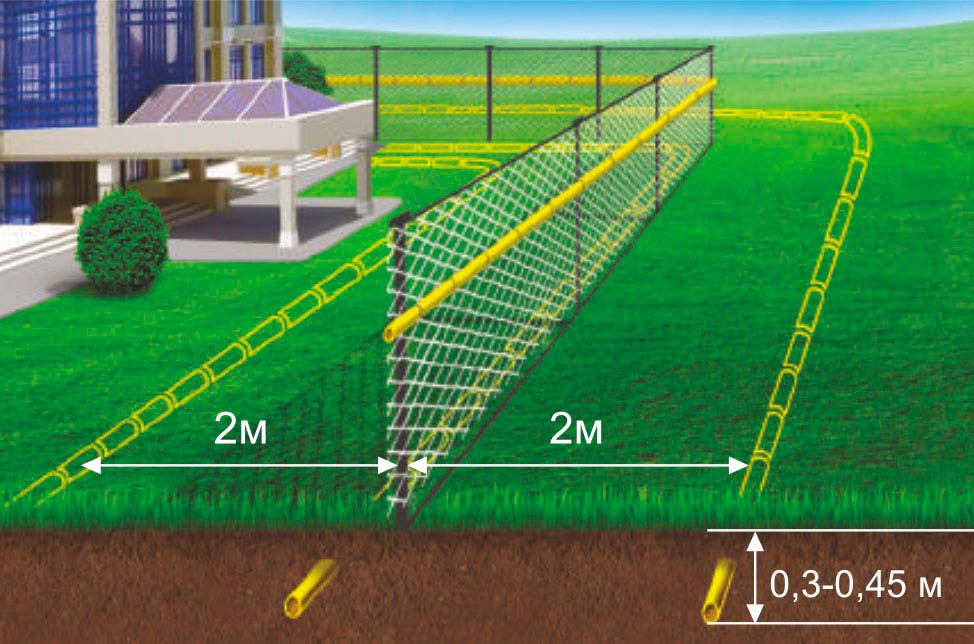

Пример прокладки кабеля на глубину 0,3 - 0,45 м

Cхема монтажа:

Наиболее эффективная схема монтажа:

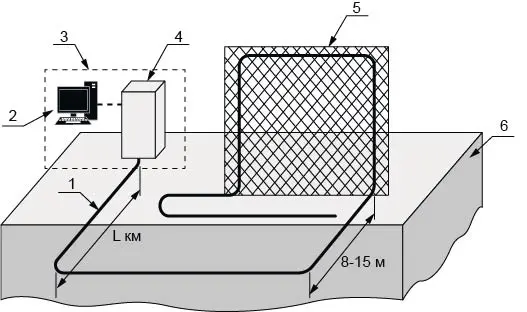

Вариант комбинированного монтажа ВОК системы.

1 – Чувствительный элемент
2 – АРМ оператора
3 – Система «ВОЛК» 4 – Телекоммуникационный шкаф
5 – Заграждение
6 – Грунт

Преимущества системы охраны периметра «ВОЛК»:

Стабильная работа системы в любое время года при любых погодных условиях.
Точное обнаружение потенциально опасных объектов.
Независимость системы от электрических сетей и линий связи.
Скрытность линейной части.
Легкость наращивания оптоволокна или его ремонта в полевых условиях при случайных повреждениях.
Невозможность обнаружения радиоэлектронными средствами.
Интеграция на программном и аппаратном уровне в любые существующие системы охраны, а также инженерные заграждения.
Помехоустойчивость, невозможность блокировки с помощью радиоэлектронных средств.
Минимизируются издержки на эксплуатацию – одна система заменяет множество точечных датчиков. Не требует частого технического обслуживания. Оптоволокно легко наращивается и ремонтируется в полевых условиях при случайных повреждениях. Срок службы системы не менее 10-ти лет.
