Оптоэлектроника

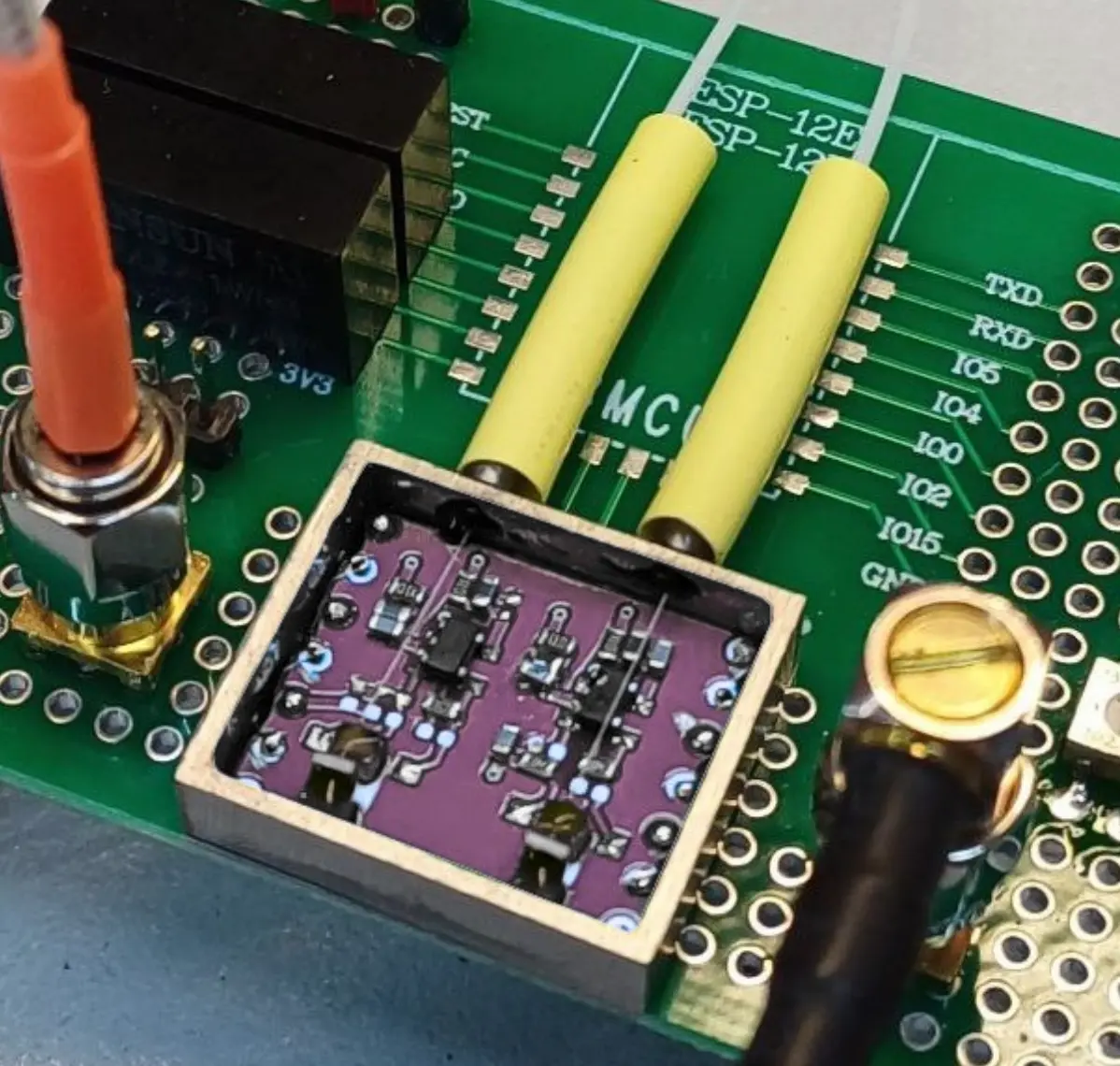

1Б123.005: Двухканальный фотоприемный модуль 1550нм*
Модуль предназначен для преобразования мощности оптического излучения диапазона длин волн 1550 нм в электрический сигнал в аналоговых и цифровых волоконно-оптических средствах измерений.
В состав модуля входят два независимых фотодиода с трансимпедансными усилителями, выход которых согласован с 50-омным трактом.
Ввод излучения осуществляется через отрезок одномодового волоконно-оптического кабеля с внешним диаметром 1 мм длиной 1000мм. При необходимости возможна концовка стандартным разъемом FC/APC.
Cфера применения:
- - Измерительное и тестовое оборудование.
- - Оборудование по технологии пассивных оптических сетей.
- - FTTx сети.
- - Оптоволоконные рефлектометры.
Особенности:
- Высокое значение трансимпеданса.
- Низкое значение спектральной плотности мощности шума.
- Полоса пропускания трансимпедансного усилителя Df = 5МГц (-3 дБ).
- Работа в полосе сигнала от 0 Гц (измерение постоянной составляющей) до значения полосы пропускания.
- Возможность изменения по заказу полосы пропускания или коэффициента преобразования модуля.
- Двухполярное внешнее питание 5В.
- Ввод излучения через разъем FC/APC.
- Простота использования.
Разработка компании «КС Инфраструктура»

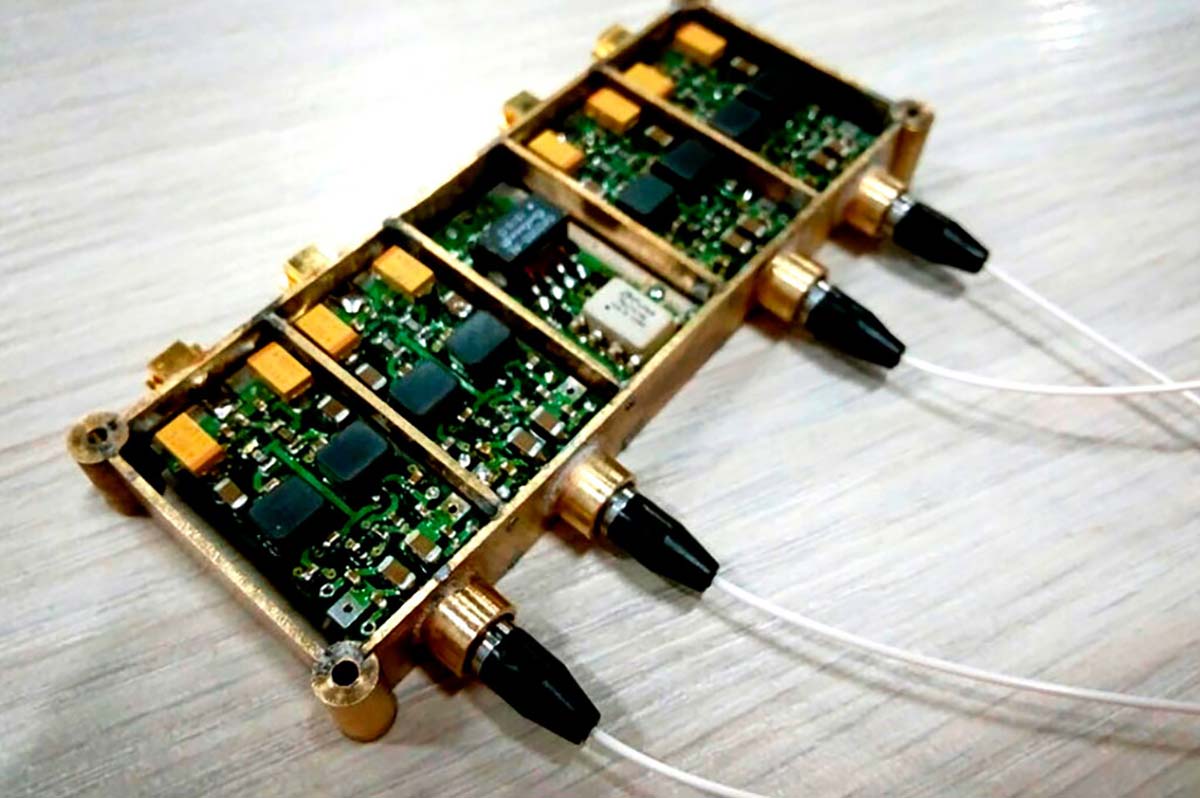

1Б123.004: фотоприемный модуль
Четырехканальный оптоволоконный фотоприемный модуль предназначен для преобразования мощности оптического излучения диапазона длин волн 1550 нм в электрический сигнал в аналоговых и цифровых волоконно-оптических средствах измерений.
Cфера применения:
- - Измерительное и тестовое оборудование.
- - Оборудование по технологии пассивных оптических сетей.
- - FTTx сети.
- - Оптоволоконные рефлектометры.
Особенности:
- Высокое значение GBW.
- Низкое значение спектральной плотности мощности шума.
- Полоса пропускания трансимпедансного усилителя Df > 25М Гц (-3 дБ).
- Работа в полосе сигнала от 0 Гц (измерение постоянной составляющей) до значения полосы пропускания.
- Возможность изменения по заказу полосы пропускания или коэфф. преобразования модуля.
- Однополярное внешнее питание 5 В, гальваническая развязка питания внутренних цепей от цепей внешнего питания.
- Выходной SMP или SMA разъем.
- Ввод излучения через разъем FC/APC.
Разработка компании «КС Инфраструктура»
1Б2541.003: 1.5кВ изолированный JTAG/SWD/UART/GPIO отладчик-эмулятор
Высоковольтный изолированный полнофункциональный отладчик-эмулятор предназначен для отладки исполняемого кода и программирования внутренней FLASH-памяти микроконтроллеров и систем.
Cфера применения:
- - Отладка, программирование в FLASH разрабатываемого кода устройств с процессорными ядрами ARM Cortex-A, ARM Cortex-М высоковольтных и силовых target-систем.
- - Использование как мост host USB->UART device.
- - Чтение/установка логических сигналов на device-разъеме адаптера (GPIO).
Особенности:
- Малая масса и габариты.
- Гальванически изолированные host и target домены.
- Функциональный аналог BlackMagic debug probe.
- Простота использования.
- Отсутствие необходимости драйверов в среде GNU/Linux.
- Отсутствие необходимости запуска GDB сервера и прочего промежуточного программного обеспечения.
- Высокая скорость отладки и программирования.
- Поддержка отладочных интерфейсов JTAG/SWD/SWDIO.
- Связь с хост-системой по USB интерфейсу.
- Светодиодная индикация состояния устройства.
- Возможность обновления внутреннего программного обеспечения.
- Внутреннее программное обеспечение постоянно активно разрабатывается, с целью расширения списка поддерживаемые target-систем (семейства микроконтроллеров и SOC) и функциональных возможностей.
Разработка компании «КС Инфраструктура»
1Б129.003: Комбинированный модуль АЦП
Комбинированный основной модуль АЦП, предназначен для построения трактов эхолокаторов различной природы, измерительной и тестовой аппаратуры, приборов физического эксперимента.
Cфера применения:
- - Измерительное и тестовое оборудование.
- - Оборудование по технологии активных оптических сетей.
- - FTTx сети.
- - Оптоволоконные рефлектометры модуляторы.
- - Многоканальные радио и акустолокаторы.
- - Системы захвата и передачи данных.
Особенности:
- Высоко интегрированное решение.
- Малые габариты и потребление энергии.
- Многоканальная когерентная совместная работа.
- Программно-определяемая конфигурация и алгоритмы обработки принятого сигнала.
- Одонополярное внешнее питание 5В.
- Входы/выходы сигналов 50 Ом, SMP или SMA разъем.
- Web-сервер для мониторинга состояния и управления.
Разработка компании «КС Инфраструктура»

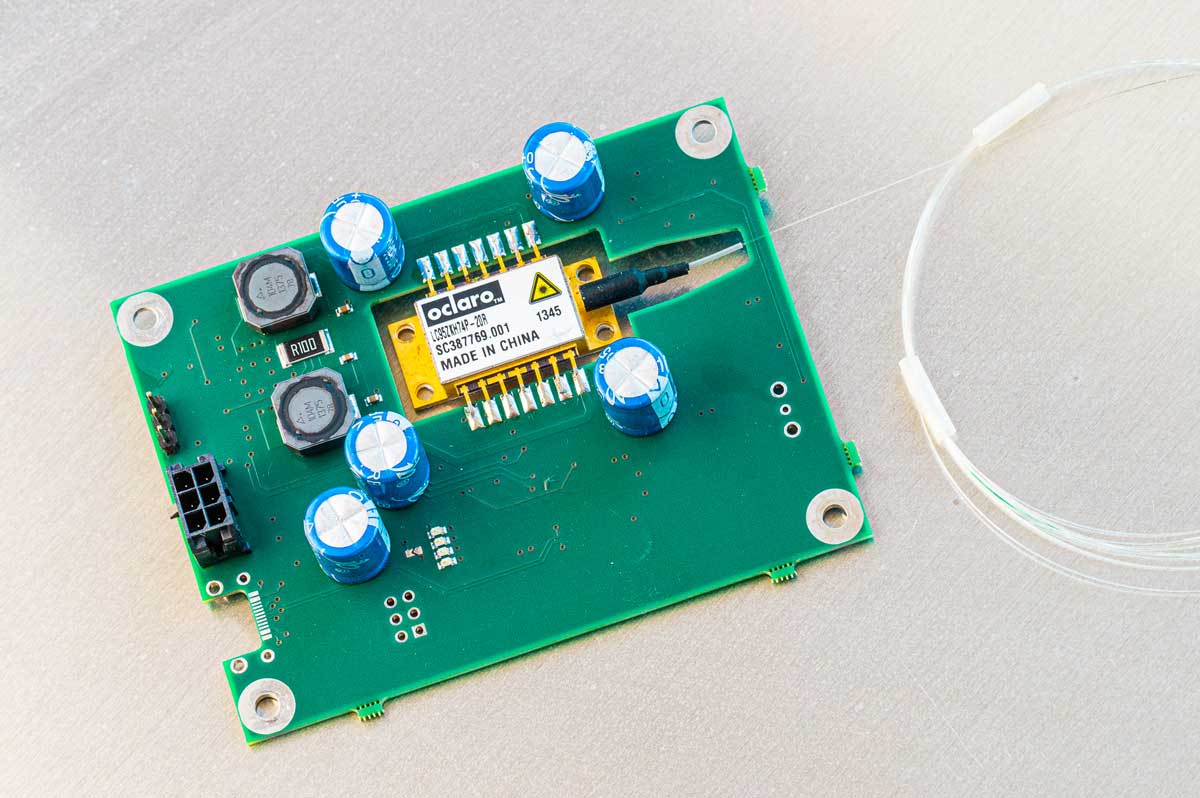

1Б124.013: Одноканальный оптоволоконный модуль накачки
Модуль предназначен для формирования излучения диапазона длин волн 980/1480нм с выводом излучения через оптоволокно.
Cфера применения:
- - Измерительное и тестовое оборудование.
- - Оборудование по технологии активных оптических сетей.
- - FTTx сети.
- - Оптоволоконные рефлектометры.
- - Оптоволоконные лазеры, усилители, модуляторы.
Особенности:
- Высокое значение мощности излучения.
- Высокая стабильность мощности излучения.
- Возможность амплитудной модуляции мощности в полосе до десятков МГц.
- Возможность изменения по заказу диапазона длин волн излучения (ИК, свет видимого диапазона).
- Однополярное внешнее питание 5В.
- Вход модулирующего сигнала 50 Ом, SMP или SMA разъем - вывод излучения через разъемом FC/APC.
Разработка компании «КС Инфраструктура»
О компании «КС Инфраструктура»
На территории наукограда Фрязино в Московской области Группа компаний «Комплексные системы» организовала научно-производственный кластер, работу которого координирует дочерняя структура холдинга ООО «КС Инфраструктура».
В новом производственном корпусе размещены следующие научные и производственные подразделения:
- Производственный участок механообработки, сборки и выпуска высокоточных механических систем.
- Производственный участок для выпуска изделий из композиционных материалов.
- Зона чистых помещений с технологическими участками монтажа электронного, оптоэлектронного и оптического оборудования.
- Лаборатория прикладной физики в области высокоэнергетических электромагнитных волновых систем.
Компания «КС Инфраструктура» в ГК «Комплексные системы» завершила процесс формирования вертикально интегрированной научно-технической корпорации, ориентированной на решение широкого круга теоретических и прикладных задач для разработки, производства и продвижения высокотехнологичной продукции мирового уровня.
